あらゆるゴム加工とゴムパッキン、金型試作用プロトタイプもご相談ください。

複雑形状加工

複雑な形状の製品です。
ウォータージェット・旋盤等、必要に応じてあらゆる設備を使用して加工します。

ピックアップ複雑形状ゴム加工

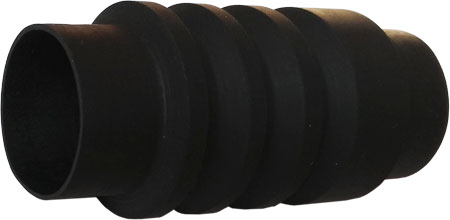

【CRゴム65加工例】

パイプ状のゴムチューブから削り出しています。

ゴムの材質はCRゴム65。
特殊ゴムローラーに使われています。


【ウォータージェット加工サンプル】

このような複雑な形状も正確に切り抜くことが可能です。

既に紹介済のピックアップ ゴム加工例

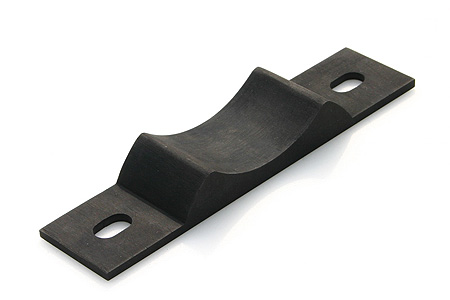

【CRゴム加工例】

試し切り!?

いえいえ、そうではありません。

特殊な形状ですが、れっきとした機械用部品です。
数多くでる部品ではありませんが、重要な役目を担っているパーツです。
特殊硬度・特殊配合されたCRゴムで製作しています。

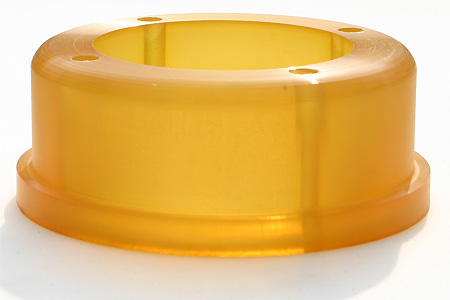

【ウレタンゴム加工例】

ウレタンゴムは反発弾性のよい材料で、機械的強度に優れたゴムです。

主にウォータージェット加工で制作します。

プロトタイプ制作もアシヤパッキング製作所にご相談下さい。

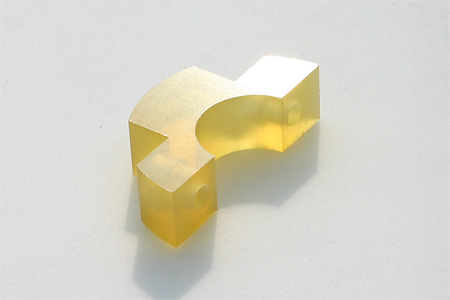

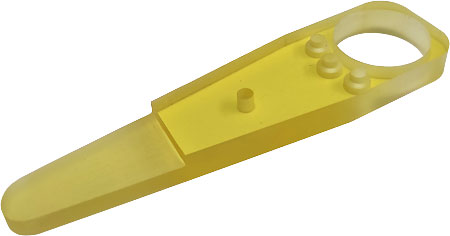

【ウレタンゴム加工例】

ウレタン加工

画像では解りにくいのですが特殊な形状に「ウレタンゴムを掘って」制作加工しています。


CRゴム加工

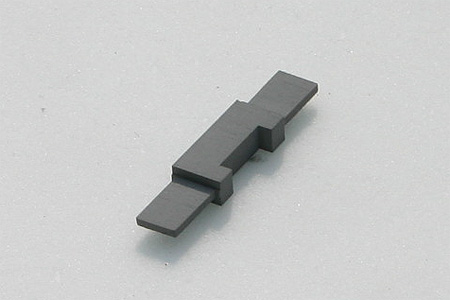

【CRゴム加工例】

ゴムの材質はCR(クロロプレンゴム)です。主に旋盤を使って加工しています。

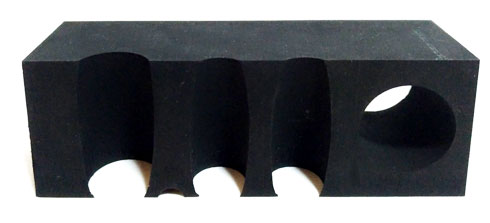

【特殊配合ゴム加工例】

特殊配合ゴム加工例例

お客様からの支給材料を使って加工しています。

特殊な配合をされたゴム系素材で硬度は約30度。旋盤を使用しています。


【シリコンゴム加工例】

やわらかいシリコンゴムの加工例です。

各部には微妙なアールが施されています。

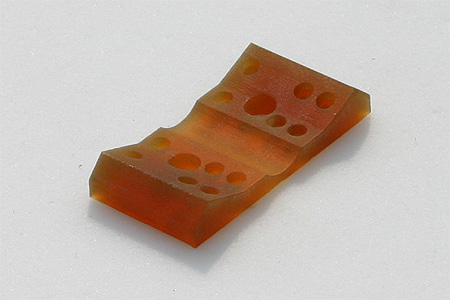

【シリコンゴム加工例】

シリコンゴム加工

素材はシリコンゴムの50度です。

シリコンゴムは薄い灰色をしているのですが、光を通すので、下の黒いマットがオレンジ色に見えます。

これは金型成形前の試作品として依頼されました。


ゴム加工

【ゴム加工例】

これは、なんの部品でしょうか?

かなり複雑な形をしているのですが、ウォータージェット加工で2工程で切り出せます。


切削加工例例

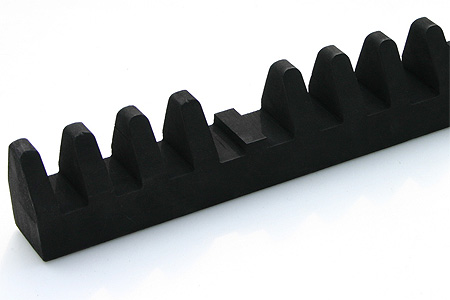

【ゴム加工-切削加工】

このサンプルは、ゴムの帯を切削加工し、レール状としたものです。


【ゴム加工-精密加工】

サンプルは、ウォータージェットマシンでカットしたものです。


ウォータージェット

【ゴム加工-精密加工】

ウォータージェット加工で3工程を経て作成したものです。


ウォータージェット加工

【無機系絶縁材料(ミオレックス)】

断熱材などに使われる高硬度の無機系複合材料もウォータージェットにてキレイに加工することができます


ウォータージェット例

【ゴム加工】

ウォータージェット加工は、複雑な形状にも柔軟に対応することができます。

また、ウォータージェット加工はゴム製品の加工のみならず、プロトタイプ(試作品)の製作にも威力を発揮します。

実は 右側の画像郡はゴムパッキンではなく、 「金型を製作する前のプロトタイプ」として製作したものです。

小ロットでのテスト用の試作 も行っておりますのでお問合せください。

ウォータージェット例ウォータージェット例
ゴム板

【ゴム板加工例】

このサンプルは、ゴム板からウォータージェット加工したものです。


丸棒加工

【丸棒加工例】

上記のサンプルとの違いが分かりますでしょうか?
こちらは丸棒から加工したものです。(中心のみウォータージェット加工)。
素材により、加工方法が異なります。


ホース加工

【ホース加工例】

これは、通常よくみるホース状の素材です。

素材を輪切りにし、先端部分をアールを描きながら半分カット。その後下部に穴を穿っています。
このような特殊な軟質素材での加工も行います。


ゴムパッキン加工サンプル
ゴム加工例(複雑形状)
ゴム加工例(複雑形状)
ゴム加工例(複雑形状)
ゴム加工例(複雑形状)
ゴム加工例(複雑形状)
ゴム加工例(複雑形状)

ゴム加工に用いる主な設備

ウォータージェット加工

(その他、旋盤等多種の設備)
